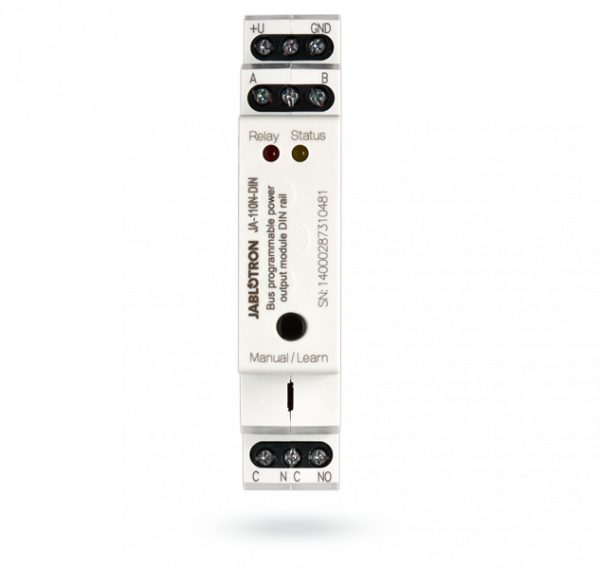

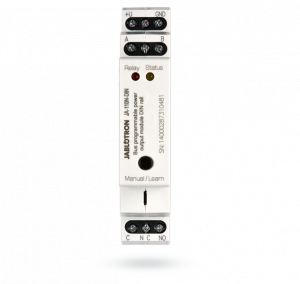

Popis
Modul sa pripája na zbernicu systému, z ktorej je aj napájaný.
Do systému sa učí a obsadzuje jednu pozíciu.
Technické údaje
| Napájanie | zo zbernice ústredne 12 V (9 …15 V) |
|---|---|
| Prúdová spotreba pri zálohe (relé rozopnuté/zopnuté) | 5 mA / 45 mA |
| Prúdová spotreba pre výber kábla | 45 mA |
| Zaťažiteľnosť kontaktov relé
(galvanicky aj bezpečnostne oddelené od zbernice) – trieda ochrany II: |
|
| Maximálne spínané napätie | 250 V AC / 24V DC |
| Odporová záťaž (cosφ=1) | max.16 A |
| Indukčná, kapacitná záťaž (cosφ=0,4) | max. 8 A |
| Halogénové osvetlenie | max. 1000 W |
| Jednosmerný DC | 384 W |
| Minimálny DC spínaný výkon | 0.5 W |
| Prierez pripájaných vodičov | max. 2 x 1,5 mm2
max. 1 x 2,5 mm2 |
| Rozmery | 90 x 64 x 18 mm |
| Prostredie | vnútorné všeobecné |
| Rozsah pracovných teplôt | -10 až + 40 °C |
| Krytie | IP-20 |
| Ďalej spĺňa | STN EN 50130-4, STN EN 55022, STN EN 60950-1
DIN lišta EN60715 |
